Cada vez que se quiere
construir un proyecto es necesario preparar y planear todos los aspectos
que puedan afectar directa o indirectamente. un plano de la construcción es la
representación gráfica de cómo quedará la obra en un futuro.
En los planos se ven elementos
de uso diario, camas, muebles, cocina, carreteras o se establece disposición de
futuro mobiliario y define áreas específicas de la vivienda, edificio o
carretera a construir y se desglosan todas las características de instalaciones
y procesos constructivos que se necesitaran para la correcta ejecución de la
vivienda u otros ámbitos.
Dibujo técnico
arquitectónico
Engloba diferentes representaciones gráficas, las cuales sirven para
realizar planos para la construcción futura de edificios, casas, puentes,
institutos, etcétera.
Dibujo técnico mecánico
Su uso es requerido para la realización de planos que representen partes de una máquina,automóviles, aviones, motocicletas y maquinaria industrial.
Dibujo técnico eléctrico
Sirve para representar instalaciones eléctricas simples, como las de una
vivienda, o más bien complejas, como las de una industria. Estos últimos suelen
representar claramente la ubicación del tablero principal, de los interruptores
y toma corrientes, entre otros.
Dibujo técnico geológico
Usado en los campos de geología y geografía para la representación de las diversas capas de la tierra mediante una simbología que permite conocer los minerales que se hallan en dicha capa.
Dibujo urbanístico
Se emplea para representar de manera funcional el desarrollo y la
infraestructura de ciudades y demás
centros urbanos, tanto de aquellos ya existentes o los que están en etapa
de proyecto.
Dibujo topográfico
Se dedica a plasmar en un plano las principales características de un
terreno, como la altura, la pendiente, la presencia de accidentes naturales o
artificiales, las cotas, las curvas de nivel.
Dibujo técnico
de las instalaciones sanitarias

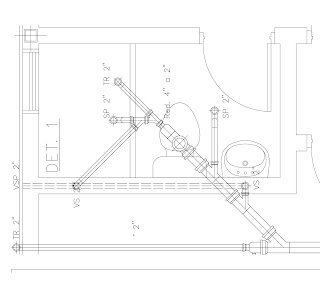

Tiene como objetivo representar todas las instalaciones sanitarias: baño, ducha,
lavamanos, etcétera. A su vez representa también la ubicación de tuberías
externas e internas.
Dibujo técnico de construcciones metálicas
Representa planos para la construcciones de estructuras de herrería.
